Jak dobrać prąd znamionowy wkładki topikowej do zabezpieczanego obwodu?
Sobota, 26 września 2026
Wkładki topikowe należą do elementów zabezpieczających stosowanych w instalacjach elektrycznych w celu ochrony obwodów przed skutkami nadmiernego prądu. Ich działanie opiera się na kontrolowanym przetopieniu elementu przewodzącego, gdy wystąpią określone warunki prądowe. W normalnym stanie prąd przepływa przez wkładkę, natomiast odpowiednio duże przeciążenie lub zwarcie powoduje zadziałanie zabezpieczenia zgodnie z jego charakterystyką i w konsekwencji przerwanie obwodu. Jednym z najważniejszych parametrów każdej wkładki jest jej prąd znamionowy, podawany w amperach. Nie oznacza to jednak, że wybór zabezpieczenia może ograniczać się do odczytania wartości 10 A, 16 A, 20 A, 25 A czy 63 A z obudowy. Prawidłowy dobór wymaga uwzględnienia całego zabezpieczanego obwodu, w tym parametrów przewodów, odbiorników, podstawy bezpiecznikowej, napięcia znamionowego i charakterystyki wkładki.
Prąd znamionowy jest jednym z podstawowych parametrów określających wkładkę topikową i jej przeznaczenie w instalacji. W praktyce spotyka się szeroki zakres wartości, między innymi 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A oraz 63 A. Każda z tych wartości odpowiada zabezpieczeniu przeznaczonemu do pracy w określonych warunkach i nie powinna być traktowana jako przypadkowo wybrana liczba. Zadaniem wkładki jest współpraca z zabezpieczanym obwodem w taki sposób, aby w warunkach przewidzianych dla danego produktu zapewnić ochronę przed skutkami nadmiernego prądu. Element topikowy został zaprojektowany tak, aby w określonych warunkach ulec przetopieniu, prowadząc do przerwania przepływu energii. Z tego powodu wartość znamionową trzeba analizować razem z charakterystyką czasowo-prądową zabezpieczenia. Sam fakt chwilowego przekroczenia wartości podanej na wkładce nie oznacza jeszcze, że element topikowy musi natychmiast się przetopić – sposób i czas zadziałania wynikają z właściwości konkretnego zabezpieczenia.
Znaczenie prawidłowo dobranego prądu znamionowego jest bezpośrednio związane z ochroną przewodów i pozostałych elementów instalacji. Wkładka nie funkcjonuje jako niezależny element, który można dobierać bez uwzględnienia reszty układu. Powinna współpracować z przewodami, aparaturą i odbiornikami zgodnie z założeniami projektu. W przypadku wkładek oznaczonych charakterystyką gG mamy do czynienia z zabezpieczeniami przeznaczonymi do ochrony ogólnego zastosowania w pełnym zakresie, obejmującym określone warunki przeciążeniowe i zwarciowe. Również takie oznaczenie nie jest jednak wystarczającą podstawą wyboru. Trzeba sprawdzić jednocześnie prąd znamionowy, napięcie, rozmiar oraz kompatybilność wkładki z zastosowaną podstawą bezpiecznikową. Prąd znamionowy jest zatem bardzo ważnym, lecz nie jedynym parametrem decydującym o tym, czy dane zabezpieczenie będzie odpowiednie do konkretnego obwodu.
Dobór należy rozpocząć od parametrów zabezpieczanego obwodu, a nie od samej wkładki dostępnej w sprzedaży. Znaczenie mają między innymi przekroje oraz obciążalność przewodów, rodzaj odbiorników i warunki pracy instalacji. Wartość zabezpieczenia powinna być dobrana tak, aby wkładka prawidłowo współpracowała z przewodami, aparaturą oraz podłączonymi urządzeniami. Z tego powodu nie należy przyjmować uproszczonej zasady, że jeden konkretny przekrój przewodu zawsze oznacza możliwość zastosowania jednej, z góry określonej wartości wkładki. Warunki pracy przewodów mogą być różne, dlatego parametry zabezpieczenia powinny wynikać z projektu i obliczeń dotyczących konkretnego obwodu. Szczególnie istotne jest to przy większych wartościach prądu, gdzie trzeba zachować zgodność całego układu zabezpieczeń. Wkładka nie może być więc wybierana wyłącznie według spodziewanego poboru energii przez urządzenie ani według zasady, że pewien zapas wartości znamionowej zawsze będzie korzystny.
Po określeniu wymaganej wartości prądu trzeba zweryfikować pozostałe cechy produktu. Znaczenie mają między innymi typ i rozmiar wkładki, napięcie znamionowe, charakterystyka oraz zgodność z podstawą bezpiecznikową. W instalacjach występują różne systemy, w tym D01, D02, DII i DIII. Poszczególne wielkości różnią się konstrukcją oraz zakresem dostępnych wartości znamionowych, dlatego dwie wkładki o identycznej liczbie amperów nie muszą być wzajemnymi zamiennikami. W kategorii wkładek występują przykładowo produkty D01 i D02 przeznaczone do pracy przy napięciu 400 V, a także wybrane warianty DII i DIII 500 V. W przypadku wymiany istniejącego zabezpieczenia należy zatem sprawdzić nie tylko wartość prądu, ale także oznaczenia dotychczasowej wkładki, parametry podstawy oraz dokumentację instalacji. Dopiero zgodność wszystkich istotnych parametrów pozwala mówić o prawidłowo dobranym zabezpieczeniu.

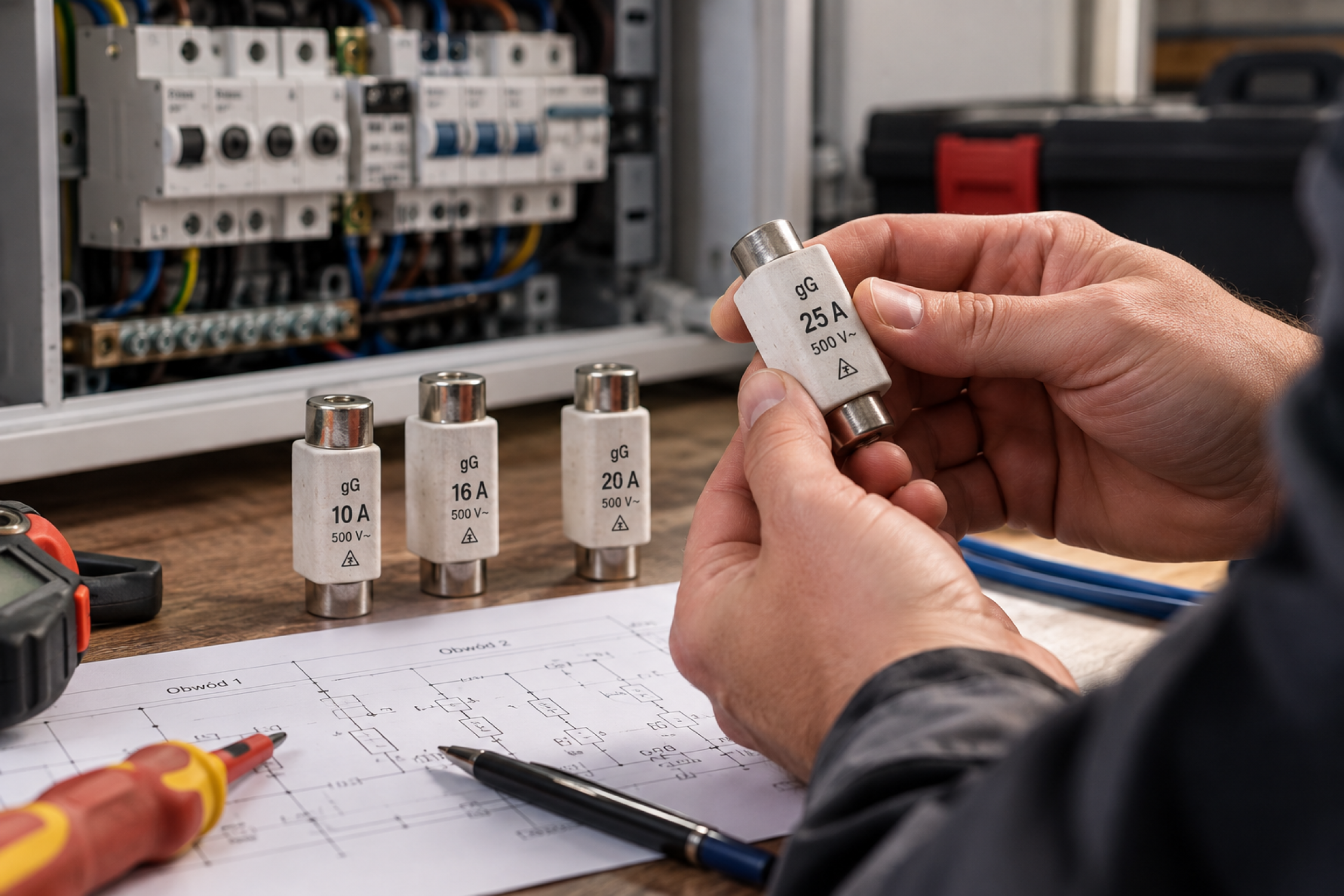

Wkładki 10 A, 16 A, 20 A i 25 A różnią się przede wszystkim wartością prądu znamionowego, ale w praktyce różnice mogą obejmować także system, rozmiar, konstrukcję i parametry elektryczne konkretnego produktu. W systemie D01 występują między innymi wkładki 10 A i 16 A, natomiast wśród wkładek D02 dostępne są warianty 20 A i 25 A. Z kolei w systemie DII można spotkać produkty o wartościach 10 A, 16 A, 20 A oraz 25 A. Pokazuje to, dlaczego liczba amperów nie wystarcza do identyfikacji właściwego zabezpieczenia. Przykładowo wkładka 16 A należąca do jednego systemu nie powinna być automatycznie zastępowana dowolnym innym produktem 16 A. Przy porównywaniu dostępnych rozwiązań można sprawdzić kategorię https://alkan.pl/kategoria-produktu/bezpieczniki-topikowe/wkladki-topikowe/, pamiętając, że ostateczny wybór musi uwzględniać nie tylko prąd, lecz także rozmiar, napięcie, charakterystykę oraz kompatybilność z podstawą bezpiecznikową.
Różnicy pomiędzy wartościami 10 A, 16 A, 20 A i 25 A nie należy również interpretować w taki sposób, że wraz ze wzrostem liczby amperów otrzymuje się zabezpieczenie coraz lepsze albo bardziej uniwersalne. Są to wkładki przeznaczone do obwodów o różnych wymaganiach. Jeżeli projekt przewiduje określoną wartość zabezpieczenia, nie powinno się jej zwiększać tylko po to, aby wkładka rzadziej reagowała na nieprawidłowe warunki w obwodzie. Wkładka 25 A nie jest zatem „lepszą” wersją wkładki 16 A, podobnie jak produkt 20 A nie powinien być stosowany zamiast 10 A wyłącznie dlatego, że fizycznie udałoby się go umieścić w danym układzie. Parametr prądowy trzeba powiązać z wymaganiami zabezpieczanego obwodu, a następnie sprawdzić wszystkie pozostałe właściwości produktu. Takie podejście ma szczególne znaczenie podczas wymiany wkładki po jej zadziałaniu, ponieważ nowy element powinien odpowiadać parametrom przewidzianym dla konkretnej instalacji.
Wkładki 32 A, 40 A, 50 A i 63 A stosuje się w obwodach, dla których projekt przewiduje właśnie takie wartości zabezpieczeń. Wśród dostępnych rozwiązań znajdują się między innymi wkładki D02 32 A, 35 A, 40 A, 50 A i 63 A, natomiast w systemie DIII występują między innymi warianty 50 A i 63 A. Tak jak w przypadku produktów o mniejszym prądzie znamionowym, większa liczba amperów nie oznacza wyższego poziomu bezpieczeństwa ani lepszego zabezpieczenia w każdym zastosowaniu. Wkładka 63 A jest przeznaczona do obwodu o innych parametrach niż zabezpieczenie 16 A, 25 A czy 32 A. O zastosowaniu określonej wartości powinny decydować obliczenia, przekroje i obciążalność przewodów, warunki ich pracy oraz pozostałe elementy instalacji. Nie można więc wybierać dużej wartości znamionowej na zapas, ponieważ zabezpieczenie ma współpracować z konkretnym obwodem, a nie jedynie zapewniać ciągłość zasilania przy możliwie wysokim prądzie.
W przypadku większych wartości szczególnego znaczenia nabiera również zgodność wkładki z systemem bezpiecznikowym. Produkt 50 A lub 63 A nie może być dobierany jedynie na podstawie wartości zapisanej na obudowie. Należy sprawdzić rozmiar, podstawę, napięcie znamionowe i charakterystykę. W dostępnych rozwiązaniach spotykane są przykładowo wkładki D02 400 V, a wśród wybranych wariantów DIII również produkty 500 V. Są to parametry, których nie należy rozpatrywać niezależnie od siebie. Jeżeli wymieniane jest istniejące zabezpieczenie, punktem odniesienia powinny być oznaczenia zastosowanej aparatury i dokumentacja instalacji. Przy projektowaniu nowego obwodu dobór wynika natomiast z wymaganych warunków ochrony. Podobny wygląd dwóch wkładek lub taka sama wartość prądu znamionowego nie są wystarczającym powodem, aby traktować je jako zamienniki.
Jednym z najważniejszych błędów, których należy unikać, jest zwiększanie prądu znamionowego wkładki tylko dlatego, że dotychczasowe zabezpieczenie regularnie się przepala. Powtarzające się zadziałanie może świadczyć między innymi o przeciążeniu obwodu, zwarciu albo innej nieprawidłowości wymagającej diagnostyki. Zastąpienie wkładki 16 A wariantem 20 A, 25 A czy jeszcze większym bez sprawdzenia instalacji nie usuwa przyczyny problemu. Może natomiast zmienić warunki ochrony przewodów i urządzeń. Zadziałanie prawidłowo dobranej wkładki jest sygnałem, którego nie należy omijać poprzez zastosowanie produktu o wyższej wartości znamionowej. Element topikowy po przetopieniu nie jest przeznaczony do ponownego załączenia ani naprawy. Zużytą wkładkę należy wymienić, ale przed przywróceniem zasilania trzeba ustalić przyczynę jej zadziałania, zwłaszcza jeżeli sytuacja się powtarza. Nie wolno również mostkować przepalonego zabezpieczenia ani zastępować elementu topikowego przypadkowym przewodnikiem, ponieważ eliminuje to przewidzianą charakterystykę zabezpieczenia.
Przy wyborze nowego elementu można zapoznać się z produktami instalacyjnymi oferowanymi przez ALKAN na stronie https://alkan.pl/, traktując dostępny asortyment jako możliwość znalezienia wkładki odpowiadającej parametrom określonym dla danego obwodu, a nie jako podstawę do samodzielnego zwiększania wartości zabezpieczenia. Nowa wkładka powinna mieć właściwy typ i rozmiar, odpowiedni prąd znamionowy, napięcie oraz charakterystykę, a także być kompatybilna z podstawą bezpiecznikową. Jeśli dotychczasowy bezpiecznik zadziałał bez oczywistej przyczyny albo problem występuje wielokrotnie, konieczne jest sprawdzenie instalacji. Dotyczy to zwłaszcza sytuacji, w których użytkownik nie ma wiedzy pozwalającej prawidłowo ocenić parametry obwodu i przyczynę zadziałania zabezpieczenia. Dobór, diagnostykę oraz wymianę elementów zabezpieczających w rozdzielnicach powinny wykonywać osoby posiadające odpowiednią wiedzę i wymagane kwalifikacje elektryczne.
